Qualitrol 104/TR6000 Капиллярный масляный термометр

Термометр трубка Бурдона

Qualitrol 104 TR6000 capillary based transformer oil thermometer

m-l рекомендуется для использования в средних и больших трансформаторах с типичным диапазоном напряжения от 138 кВ до 345 кВ и более

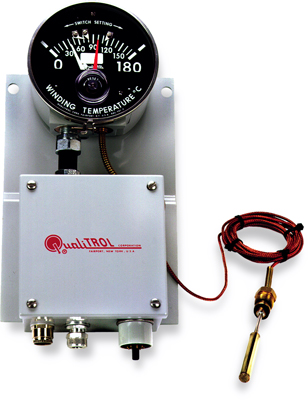

Qualitrol 104 TR6000 capillary based transformer oil thermometer SCADA

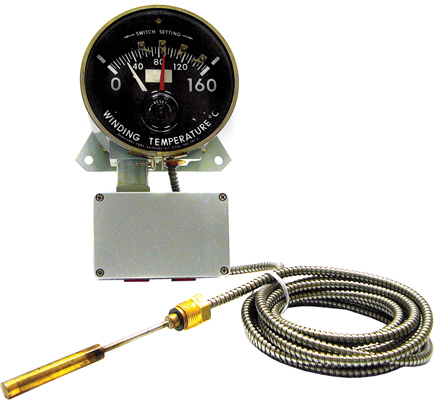

Qualitrol 104 TR6000 capillary based transformer oil thermometer euro

Механический капиллярный термометр с удаленной индикацией. Трубка Бурдона с максимальным указателем сброса и до 4 переключателей для сигналов, связанных с температурой и управляющими сигналами. Доступны также электронные выходы для интеграции с системой SCADA и системами удаленного мониторинга.

Возможности

Капиллярное измерение трубкой Бурдона с максимальным указателем сброса.
До 2 регулируемых пользователем переключателей (контактов) и один фиксированный дополнительный контакт управления и сигнализации
Шкала диаметром 5 дюймов (130 мм) с сектором обзора в 120° для облегчения считывания показаний
Допускает установку плоского датчика температуры для сухих трансформаторов
Кольцо окантовки и сенсор из нержавеющей стали устойчивы к коррозии.
Приборное стекло из устойчивого к ультрафиолету поликарбоната или из стекла помогает предотвратить выцветание циферблата и смотрового стекла для хорошей читаемости на протяжении всего срока использования.
Может быть установлено до 4 настраиваемых выключателей с блокирующимися винтами для снижения воздействия вибрации и сбоя показаний.

Варианты

Можно указать тип и размер сенсора, длину капиллярной трубки, наличие защитной армировки и различные способы монтажа в соответствии со своими требованиями.
Доступны модели для измерения температуры подшипников и температуры обмотки трансформаторов сухого типа.
Дополнительные аналоговые выходы SCADA (0–1 мА и 4–20 мА) со встроенными источниками питания позволяют передавать сигналы на расстояние для удаленного мониторинга и сбора данных.

Applications

Дополнительные аналоговые выходы SCADA (0–1 мА и 4–20 мА) со встроенными источниками питания позволяют передавать сигналы на расстояние для удаленного мониторинга и сбора данных.
