    Offline Low Power Testing of Stator Core Inter-Laminar Insulation

    Продукция и Решения

    The EL CID™ Low Power Core Tester provides offline testing of inter-laminar insulation breakdown within a stator core. The only alternative to the Iris Power EL CID™ Evolution Low-Flux Core Test is the Ring Flux (full flux) test which requires large power supplies, considerable manpower, and expensive infrared viewing cameras.

    Двигатель
    Гидрогенератор
    Турбогенераторы
    Работайте со следующими активами

    Возможности



    • Only one technician is needed to perform the low-flux core test using the EL CID™ Evolution tester
    • Safe for core and operator, unlike Ring Flux test which is potentially damaging to the unventilated core
    • Iris Power EL CID™ Evolution Low-Flux Core Tester instrument comes with an excitation kit to conduct the test at only 4% of normal operating flux.
    • Measurement results are digitally stored in the PC for analysis and automatic report generation.
    • Any imperfections in the core inter-laminar insulation produce fault currents which are detected by a Chattock coil and analyzed by the Iris Power ELAN software.
    • Future results can be compared to past results for trend analysis.

    Преимущества

    • Испытания можно воспроизвести повторно
    •  Немедленное получение результатов тестирования для проведения анализа по месту и отправки по электронной почте
    •  Определяет, находятся ли дефекты на поверхности, под проводниками или в глубине сердечника
    •  Испытания с обмотками или без них
    •  Более чувствительный в обнаружении неисправностей
    •  Возможны частичные повторные испытания сердечника. Результаты можно объединять для получения полной картины состояния сердечника
    •  Определение тенденций на основании предыдущих результатов измерений
    •  Отличная проверка гарантии качества

    Группа Created with Sketch. Kit contents

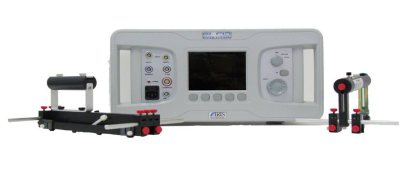

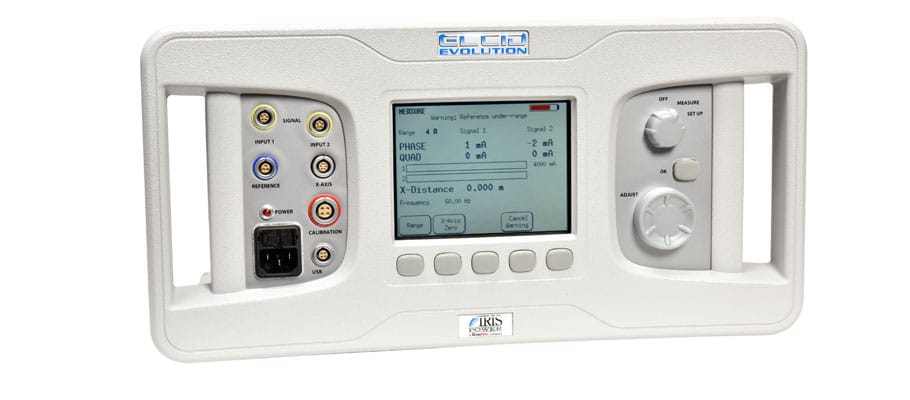

    • EL CID™ Evolution Low-Flux Core Test Instrument
    • Chattock датчики (10, 20, 25 и 30 см)
    •  Ссылочный датчик
    •  Магнитная ручная тележка
    •  Ступенчатая железная тележка
    •  Устройство калибровки
    •  Switched Turbo Excitation System including 30 m of excitation cables
    •  Вольтметр и зажимной амперметр
    •  ELAN CD с лицензией программного обеспечения
    •  Справочник

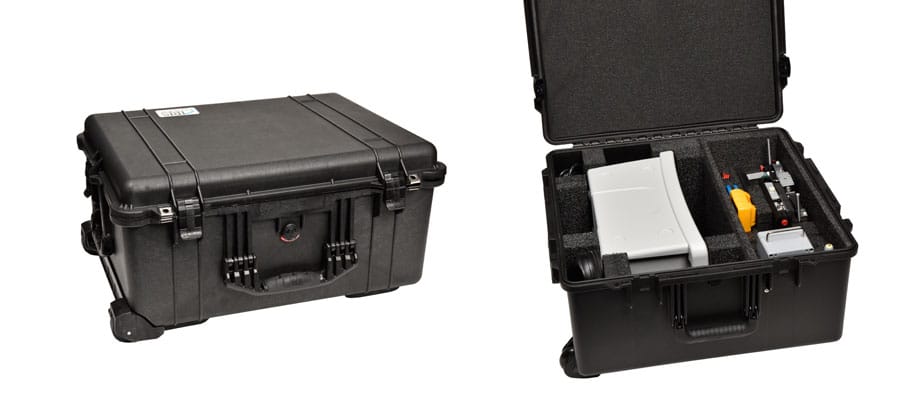

    •  Two Wheeled Transit Cases
