Qualitrol 509 Интеллектуальный монитор трансформаторов
Расширенный мониторинг состояния трансформаторов по всем параметрам, необходимым для точного отслеживания и контроля силовых трансформаторов. Новые возможности устройства, такие как регистрация данных и событий и анализ динамической нагрузки, помогают оптимизировать нагрузку и максимально увеличивать срок службы оборудования.
Возможности
- 10 реле (1 для управления нагревателем, 1 для контроля состояния системы) для сигнализации и управления на основе 8 независимых модульных входов различного типа
- 4 магнито-изолированных переключаемых токовых выхода (0–1 или 4–20 мА)
- Последовательные интерфейсы RS-232 (для локальной настройки) и RS-485 (для удаленного доступа), оптические порты связи (RS-485) и Ethernet
- Порт USB для локальной настройки и загрузки данных
- Встроенный монитор управления системой охлаждения (тип 509-200) или управления работой переключателей ответвлений под нагрузкой (тип 509-300)
Варианты
- Встроенная система регистрации данных (до 20 параметров) и событий (до 8 событий) с записью в совместно используемый модуль памяти объёмом 32 Мб
- Порт Ethernet и/или последовательный оптический (RS485) порт связи
- Корпус для защиты от воздействия окружающей среды с встроенным нагревателем (или без него) для монтажа в 19-ти дюймовой приборной стойке или монтажной панели
- Модули ввода сигналов от термометров сопротивления для измерения температуры масла и окружающей среды, трансформатора тока с клещами подключения, датчика давления, датчика уровня масла и т.д.
- Протоколы обмена данными MODBUS / DNP / ASCII / IEC 61850 / IEC 60870
Applications
Дистанционный и локальный контроль всех важнейших параметров масляных трансформаторов, включая контроль системы охлаждения и переключателей ответвлений под нагрузкой.
Вы также могли бы быть заинтересованы в
m-l Модуль расширения для QUALITROL 509 ITM
Output relays, output current loops, data logging, event recording and communication protocols can be configur...
ПодробнееЭтот продукт хорошо работает с

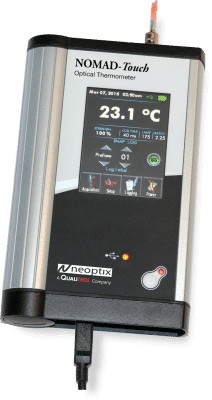

m-l Qualitrol NOMAD - Сенсорный портативный волоконно-оптический монитор.
Single channel fiber optic thermometer with large color LCD display screen, with touch capability. PC communic...
Подробнее

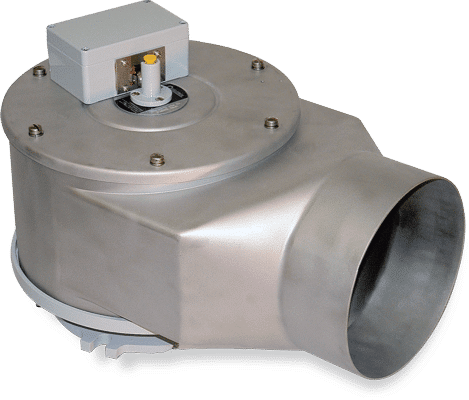

l Qualitrol XPRD Очень большое устройство по сбросу давления
Mechanical over pressure protection device with integrated directional discharge outlet. Provides pressure rel...
Подробнее

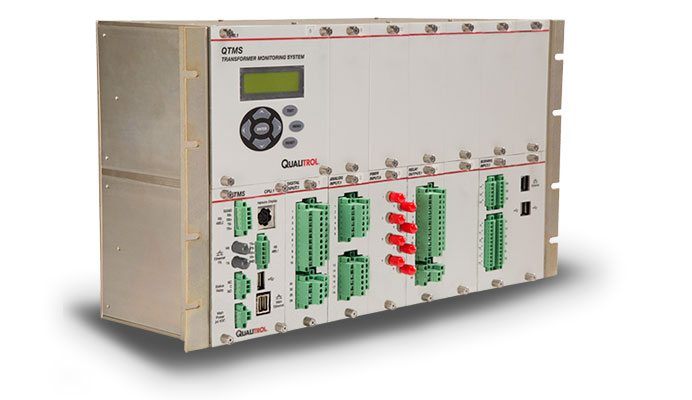

m-l QTMS Qualitrol Система мониторинга трансформаторов
