Qualitrol 509 Монитор прямой обмотки трансформатора

m-l Рекомендуется для использования на средних и больших трансформаторах с типичным диапазоном напряжения от 138 кВ до 345 кВ и более.

Измерение температур трансформатора (реальная и расчетная рабочая температура обмотки, температура масла в главном резервуаре, переключателей ответвлений под нагрузкой, окружающей среды). Использование данных о температуре в работе контактов цепи сигнализации и объединение этой информации с другими данными при помощи настраиваемых реле. Допускает использование практически любых датчиков третьих сторон для измерения других параметров.

Возможности

Все особенности Qualitrol 509 ITM
Сравнение в реальном времени расчетных и прямых («горячих точек») температур обмотки для проверки работы трансформатора по спецификации OEM
До 8 модульных входов различного типа и до 16 дополнительных оптоволоконных температурных входов через цифровой порт при совместном использовании с оптическими модулями горячих точек
Встроенный монитор управления системой охлаждения (тип 509-200) или управления работой переключателей ответвлений под нагрузкой (тип 509-300)

Варианты

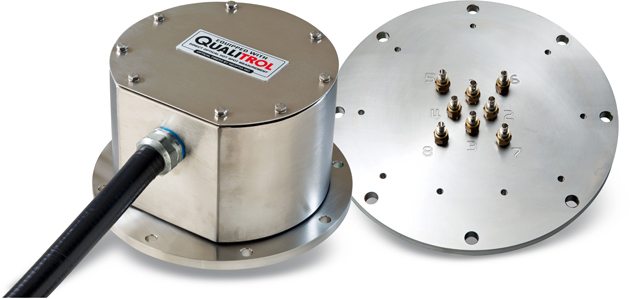

Датчики температуры Neoptix® T2™, оптоволоконные кабельные удлинители, оптическое проходное соединение, монтажная плита для установки на стенке бака (болтовое или сварочное крепление) и распределительная коробка
Оптический модуль горячего пятна (до 8 оптоволоконных входов на модуль) для непрерывного контроля
Портативный оптоволоконный термометр для проверки и контроля с одним зондом

Applications

Дистанционный и локальный контроль всех важнейших параметров масляных трансформаторов, включая контроль системы охлаждения и переключателей ответвлений под нагрузкой. Специальная модель для сравнения расчетной и реальной рабочей температуры обмотки в режиме реального времени.
