Qualitrol 201/202/205 Небольшое устройство по сбросу давления

m-l Рекомендуется для использования на малогабаритных трансформаторах с типичным диапазоном напряжения от 34 кВ до 138 кВ

Механическое устройство защиты от перенапряжения обеспечивает сброс давления на трансформаторах в условиях повышенного давления, автоматически герметизируя, как только давление падает. Доступно с выталкивающим кольцом из нержавеющей стали для обеспечения ручного управления. Защита порта крышкой (по заказу), препятствующей попаданию посторонних веществ в корпус клапана.

Возможности

Стандартные модели имеют моноблочный латунный корпус с пружиной из нержавеющей стали, вытяжным кольцом и уплотнительным кольцом из вайтона (viton)
Прочная конструкция обеспечивает надежную защиту от избыточного давления
Внешняя конструкция полностью изготовлена из латуни и нержавеющей стали
Компактная низкопрофильная конструкция снижает риск повреждения
Срок службы устойчивых к атмосферным воздействиям уплотнительных колец из витона составляет несколько десятилетий
Вытяжное кольцо из нержавеющей стали позволяет безопасно стравливать давление вручную
Соответствует или превосходит отраслевые стандарты
Клапана на 10 фунтов на кв. дюйм соответствуют требованиям американского национального стандарта (ANSI) C57.12.20.2007
Чрезвычайная гибкость конструкции обеспечивает широту применений
Совместимость с различными штуцерами
Многообразие размеров клапанов позволяет использование в различных вариантах монтажа, включая переоснащение старого оборудования
Благодаря идентификационным отметкам на клапане можно без проблем заказать, установить оборудование и ссылаться на него в процессе работы
Расход - от 35 до 200 SCSM
Конструкция предназначена для рабочих давлений в диапазоне от 3,5 до 35 фунтов на квадратный дюйм
Конструкция исключает попадание загрязняющих веществ
Уникальная форма исключает попадание загрязняющих веществ
Крышки большинства клапанов являются стандартными
На индикаторных моделях установлены крышки из полипропилена или ПВХ, стойкие к воздействию солнечных лучей, масла и озона

Варианты

Для случаев особого применения устройство может быть поставлено в герметичном (с двумя уплотнениями) погружном исполнении целиком из нержавеющей стали
Индикация рабочего давления и скорости сброса (расхода)
Тип визуального индикатора
Система крепления и герметизации на резервуаре
Вариант из полностью нержавеющей стали

Applications

Защита от избыточного давления на трансформаторах, переключателях ответвлений (обмоток трансформаторов) под нагрузкой и другом заполняемом жидкостью электрооборудовании.

Брошюра продукции

Основные

Qualitrol 201/202/205 Небольшое устройство по сбросу давления

Стандартные модели имеют моноблочный латунный корпус с пружиной из нержавеющей стали, вытяжным кольцом и уплотнительным кольцом из вайтона (viton)

Прочная конструкция обеспечивает надежную защиту от избыточного давления

Внешняя конструкция полностью изготовлена из латуни и нержавеющей стали

Подробнее

Расширенные

Qualitrol большое устройство по сбросу давления

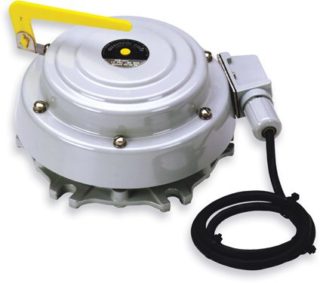

Qualitrol LPRD/208/213/216 большое устройство по сбросу давления
